ES32VF2264

介紹
資料下載
PC軟件
調試燒錄工具
開發板
輔助資源

內核	XuanTie E902內核從 32kHz最大到 72MHz，81.7DMIPS@72MHz

存儲	高達 256KB Flash memory，32KB RAM

電源、復位	芯片工作電壓范圍: 2.2V≤VDD≤5.5V POR/PDR，LVD

時鐘	外部高速晶體振蕩器: 1~24MHz 內部高速RC振蕩器: 48/4MHz（獨立可配，常溫頻率精度4MHz±0.7%，48MHz±1.0%） PLL：支持最快72MHz 內部低速RC振蕩器: 32kHz


低功耗模式	支持以下低功耗模式 Sleep，Stop（休眠功耗低于3.5uA@常溫，VDD=VDD33_USB=5.0V）

系統外設	調試：CJTAG調試協議調試配置控制模塊（DBGC） DMA：支持7個多路復用通道 PIS：支持8個外設互聯通道看門狗定時器：IWDT和WWDT

接口資源	多達51個通用IO端口，驅動能力可配

安全及運算加速單元	CRC-8、CRC-16、CCITT、CRC-32

模擬	1路12位ADC：速率最高2MSPS，支持17個外部模擬通道， 1通道溫度傳感器 1路內部1.2V參考電壓

定時器	1路16位高級Timer：16位遞增、遞減、遞增/遞減自動重載計數器，支持4個輸入捕捉和輸出比較通道，支持3組死區可編程PWM互補輸出通道，支持剎車功能 3路16位通用Timer：16位遞增、遞減、遞增/遞減自動重載計數器，支持4路獨立的輸入捕捉和輸出比較通道 1路16位基本定時器

通信接口	2個I2C接口：支持多主模式和SMBus 2個SPI接口，支持一組全雙工I2S 5個UART：支持自動波特率檢測，LIN模式，RS-485，ISO7816和IrDA 全速USB 2.0，IN/OUT端點各4個，支持512Bytes緩存

應用領域	工業控制、家電、BMS、PC、熱敏微打印機、周邊等

數據手冊（1）參考手冊（1）應用筆記（2）應用例程（1）

數據手冊（1）

名稱	版本	大小	日期	下載
ES32VF2264_Datasheet_C V1.5	1.5	954.2KB	2026-03-03	下載

參考手冊（1）

名稱	版本	大小	日期	下載
ES32VF2264_Reference_Manual_C V1.5	1.5	5.18MB	2026-03-03	下載

應用筆記（2）

名稱	版本	大小	日期	下載
AN2048_應用筆記_CDK V1.02	1.02	1.26MB	2025-12-11	下載
AN2045_應用筆記_ES32VF2264 V1.06	1.06	341.46KB	2025-07-25	下載

應用例程（1）

名稱	版本	大小	日期	下載
ES32V_SDK	1.07	75.13MB	2026-02-13	下載

名稱	操作
ESBurner編程器列表 v2.0.0.7 項目名稱：燒錄軟件，支持ES-LINK II、ES- LINK II- PRO等工具。	查看詳情

名稱	操作
ES-LinkII 項目名稱：支持8位/32位MCU仿真和編程，支持Keil/IAR/iDesigner開發環境，支持SWD/ISP/UART接口，支持對目標芯片供電可選：3.3V/5V/外部供電，支持UartBoot編程，支持豐富的可配置脫機燒錄方案，支持脫機燒錄信息提示(OLED屏和蜂鳴器)	購買查看詳情軟件下載

名稱	操作

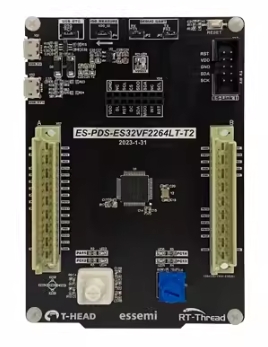

ES-PDS-ES32VF2264LT 項目名稱：ES-PDS系列原型開發系統是上海東軟載波微電子公司基于不同MCU產品設計的學習板，主要用于指導工程師快速學習MCU的各種外設功能。通過核心板與擴展板的使用，再結合各系列芯片的數據手冊、應用筆記? 和例程等，可在短時間 ...	購買查看詳情

名稱	操作
ES-Bridge 項目名稱：功能特點如下：ADC 波形顯示：4 通道模擬信號采樣波形顯示；DAC 信號發生器：2 通道正弦波/方波/ 直流信號輸出；I2C/SPI：主機模式/從機模式；PWM：3 通道可調頻率占空比 PWM 輸出。?	購買查看詳情
