ES32H040x

內核	ARM 32位Cortex-M0 CPU，最高頻率可達48MHz

存儲	最大128K Byte FLASH存儲器最大8K Byte SRAM數據存儲

電源、復位	芯片工作電壓范圍: 2.2V≤VDD≤5.5V POR,BOR（支持16個閾值選擇），LVD

時鐘	外部高速、低速晶體振蕩器內部高速、低速RC振蕩器內部超低功耗RC振蕩器

低功耗模式	支持多種低功耗模式：SLEEP、STOP1、STOP2、STANDBY、SHUTOFF

系統外設	調試：SWD串口調試協議調試配置控制模塊（DBGC） DMA：支持6個多路復用通道 PIS：支持8個外設互聯通道看門狗定時器：IWDT和WWDT 系統節拍定時器

接口資源	通用IO：多達44個通用IO，支持31個觸摸通道

LCD/LED	LCD：支持像素8×28，6×30，4×32 LED：支持像素8×16，可支持調光

模擬	1路12位ADC、16個通道 2路模擬比較器溫度傳感器

定時器	3路通用定時器、2路基本定時器、1路低功耗定時器 RTC：支持日歷，鬧鐘等功能

通信接口	2路I2C接口 2路SPI接口 2路USART、1路UART

應用領域	白色家電、智能小家電、人機交互、智能門鎖

數據手冊（1）參考手冊（1）應用筆記（7）應用例程（1）

數據手冊（1）

名稱	版本	大小	日期	下載
ES32H040x_Datasheet_C V1.3	1.3	951.82KB	2025-07-25	下載

名稱	版本	大小	日期	下載
ES32H040x_Reference_Manual_C V1.3	1.3	6.57MB	2025-07-25	下載

名稱	版本	大小	日期	下載
AN2068_軟硬件設計指南_ES32H040x V1.2	V1.2	849.68KB	2026-05-13	下載
AN2046_應用筆記_ES32H0403觸控SDK使用說明 V1.0	1.0	664.75KB	2024-08-30	下載
AN157_應用筆記_觸控SDK使用說明 V1.0	1.0	1.38MB	2024-06-28	下載
ES-PDS-ES32H040xLQ_V1.0_SCH	1.0	999.6KB	2022-01-19	下載
AN113_應用筆記_ESTK 硬件設計指導 V1.2	1.2	1003.32KB	2023-10-08	下載
AN2034_應用筆記_ES32H040x V1.5	1.5	310.78KB	2026-05-13	下載
AN114_應用筆記_ESTK EMC 測試認證軟硬件設計指導 V1.1	1.1	534.61KB	2023-10-08	下載

名稱	版本	大小	日期	下載
ES32_SDK	1.31		2025-11-24	下載

名稱	操作
TKM_V3.0 v3.0.1.14 項目名稱：TKM_V3.0.1.14	下載
ES-Bridge軟件 v1.2.0 項目名稱：ES-bridge軟件輔助用戶調試	下載
ES-UART-BOOT v1.4.6 項目名稱：PC 端軟件”ES-UART-BOOT“可以基于芯片的 BootRom 和串口為芯片更新程序和配置字。也可以基于芯片 Flash里的 Bootloader Dome 和串口演示更新 App 程序。	查看詳情下載
ESBurner編程器列表 v2.0.0.7 項目名稱：燒錄軟件，支持ES-LINK II、ES- LINK II- PRO等工具。	查看詳情

名稱	操作
Keil5 芯片支持包項目名稱：Keil5芯片支持包。適用于Keil5?MDK-ARM?5.20及以上版本，用于支持我司ES32系列的ARM內核芯片。	查看詳情
C 編譯器工具鏈 ES32CC(32位) v1.0.1.0 項目名稱：支持ES8P/ES32/ES8H/HR8P系列32位芯片。不支持Windows XP系統，推薦Windows 7及以上版本用戶使用。	下載
C 編譯器工具鏈 Dorado(32位) v1.0.0.4 項目名稱：支持ES8P/ES32/ES8H/HR8P系列32位芯片。支持Windows XP系統。	下載
iDesigner 項目名稱：我司自主研發的iDesigner開發環境，全面支持我司各系列芯片開發、仿真調試。	查看詳情
IAR 項目名稱：IAR芯片支持包。適用于IAR?Embeded?Workbench?for?ARM?8.11及以上版本，用于支持我司ARM內核芯片。	查看詳情
VSCode For essemi 項目名稱：VSCode For essemi	查看詳情

名稱	操作
ES-LinkII 項目名稱：支持8位/32位MCU仿真和編程，支持Keil/IAR/iDesigner開發環境，支持SWD/ISP/UART接口，支持對目標芯片供電可選：3.3V/5V/外部供電，支持UartBoot編程，支持豐富的可配置脫機燒錄方案，支持脫機燒錄信息提示(OLED屏和蜂鳴器)	購買查看詳情軟件下載

名稱	操作

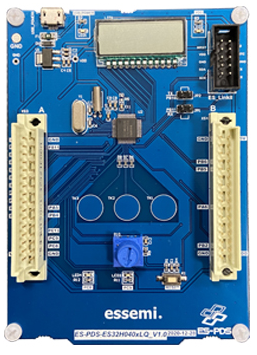

ES-PDS-ES32H040xLQ 項目名稱：ES-PDS-ES32H040xLQ_V1.0	購買
ES-PDS(原型開發系統) 項目名稱：ES-PDS系列原型開發系統是上海東軟載波微電子公司基于不同MCU產品設計的學習板，主要用于指導工程師快速學習MCU的各種外設功能。通過核心板與擴展板的使用，再結合各系列芯片的數據手冊、應用筆記和例程，可以在短時間內 ...	購買查看詳情
